HSC6884微机型直流系统绝缘监测仪用于各发电厂、变电站的直流操作电源和其它具有直流操作电源的系统,用来监测直流系统电压、绝缘和各支路的绝缘状况。装置由HSC6884(主机)、HSC6889(漏电传感器采集模块)、CT(漏电传感器)等3个部分构成。
一、产品简介
● 实时采集并显示母线电压、母线绝缘。
● 能同时监测两段母线,及280条支路的绝缘状态,能准确定位绝缘下降的母线段落、支路号及正负极性;并能检测出同一支路或不同支路的正负平衡接地。
● 直流窜电故障监测: 直流系统发生直流互窜故障时,装置能快速报出直流互窜故障。发生直流互窜故障主要归纳为有四种方式:①.第一段母线负端与第二段母线负端互窜;②.第一段母线正端和第二段母线正端互窜;③. 第一段母线正端和第二段母线正端及第一段母线负端和第二段母线负端同时互窜;④. 第一段母线负端和第二段母线正端互窜,或第一段母线正端和第二段母线负端互窜。
● 能够快速准确的检测出窜入直流系统中的交流电压信号对地的大小,并能够准确的判断出交流电压信号的窜入点是在正极还是负极,告警值可设。
● 能提供过压、欠压、绝缘下降、接地告警等告警记录,记录保存了事故发生电压值、绝缘值、时间以及母线段落或支路号。
● 提供过压、欠压、绝缘电阻过低等整定值的设定和显示功能。
● 可根据被监测直流系统实际运行状态来设置母线的运行方式。
● 能在0~280内任意设置支路总数及每段的支路数。
● 能通过RS-485串行接口与系统监控进行数据交换。
● 采用不平衡桥电阻工作原理,不在直流系统中加入任何信号,因此对直流系统无任何影响。
● 支路绝缘电阻的检测精度不受分布电容的影响,能检测正负平衡接地。
● 装置主机与互感器采集模块采用了485传输技术,接线简便,抗干扰能力强,选线快速,准确,可靠性高。
● 每段母线有四组报警输出空接点,可适应用户不同的现场需要。
● 装置内有非易失性存储器,即使装置掉电其记忆信息也不会丢失。
HSC6884微机型直流系统绝缘监测仪用于各发电厂、变电站的直流操作电源和其它具有直流操作电源的系统,用来监测直流系统电压、绝缘和各支路的绝缘状况。装置由HSC6884(主机)、HSC6889(漏电传感器采集模块)、CT(漏电传感器)等3个部分构成。
二、装置原理
本装置采用接入100K不平衡桥电阻方式,对母线电压进行实时监控,通过计算,得到母线的实时绝缘状态,当绝缘小于用户整定定值时,会产生相应的告警,并自动进入馈线支路巡检,当有支路小于整定定值时,显示对应的支路和支路绝缘电阻。

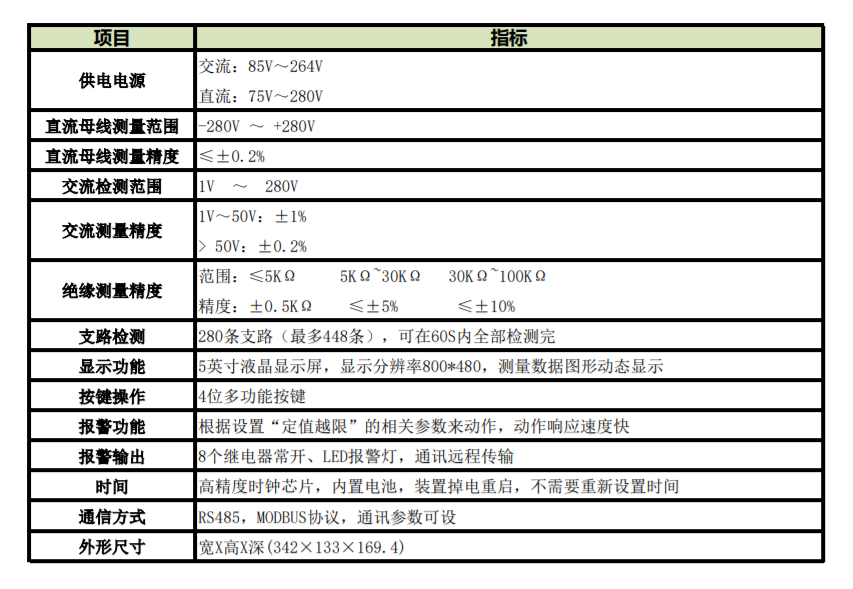

三、产品功能及特点
● 发电厂通信机房
● 电力行业变电站,变电所通信机房
